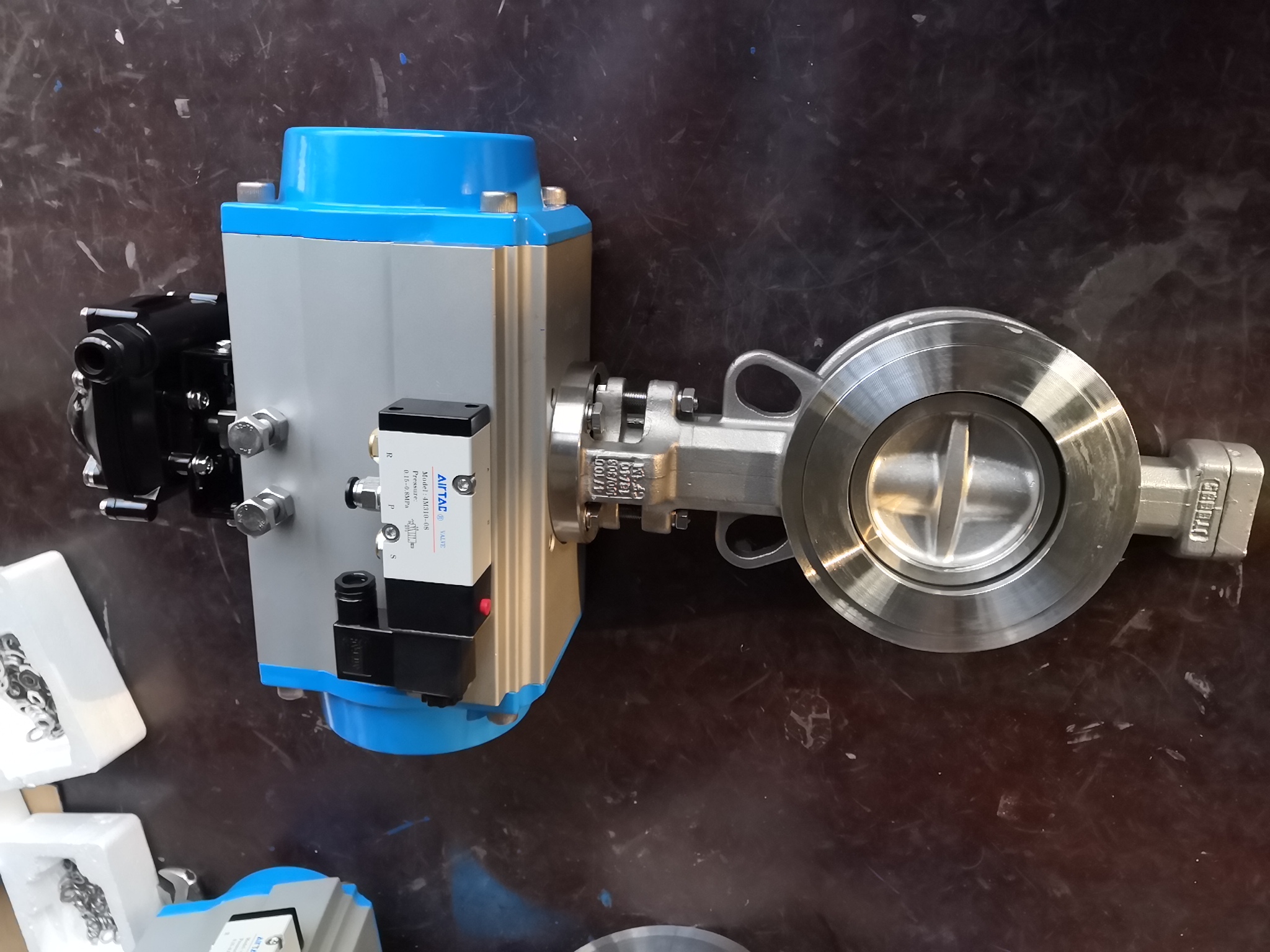

氣動雙偏心蝶閥是一種結合了氣動執行機構與雙偏心蝶閥結構的工業閥門，廣泛應用于石油、化工、冶金、電力、環保、水處理等領域。其主要特點和工作原理如下：
- 結構特點：
減小密封面之間的摩擦力，降低磨損，延長閥門使用壽命。
避免蝶板與閥座產生過度擠壓，減少密封面損壞風險。
提高閥門密封性能，實現雙向零泄漏或低泄漏。
氣動執行機構：采用壓縮空氣作為動力源，通過電磁閥或氣動控制箱等設備遠程控制閥門的開關或調節動作。執行機構通常包括氣缸、活塞、彈簧、行程限位裝置等部分，能夠快速響應控制信號，實現閥門的精確開閉。
- 雙偏心蝶閥：其蝶板（即閥瓣）相對于閥體中心線存在兩個偏心，一是軸向偏心，二是徑向偏心。這種設計使得蝶板在開啟過程中首先脫離閥座，然后旋轉至全開位置，關閉時則反向操作。雙偏心結構的主要優點有：
工作原理：當控制系統發出指令，壓縮空氣進入氣動執行機構的氣缸，推動活塞運動，通過連桿機構使蝶板轉動。由于雙偏心設計，蝶板在開啟過程中先沿著軸向偏心方向遠離閥座，再沿徑向偏心方向旋轉打開，減小了與閥座的接觸面積和摩擦力，直至全開位置。關閉過程則相反，蝶板在壓縮空氣作用下先與閥座逐漸接觸并形成密封，最后完全關閉閥門。
- 主要特點：
氣動控制：快速響應，遠距離操作，適用于自動化控制系統，能實現遠程監控和集中管理。
雙偏心設計：優異的密封性能，低扭矩，長壽命，適合高壓差、大口徑、含有顆粒介質的工況。
材質多樣：根據工況需求，蝶板和閥座可選用不同材質（如金屬對金屬、金屬對橡膠、金屬對四氟等），適應各種腐蝕性、磨蝕性介質。
流量特性好：蝶板全開時，流道基本無阻，阻力損失小，流量特性接近直線，適用于需要調節流量的場合。
維護方便：結構簡單，零部件少，易于拆卸和維修。
總的來說，氣動雙偏心蝶閥結合了氣動執行機構的高效、遠程控制優勢和雙偏心蝶閥的優良密封性能、低磨損特點，是工業管道系統中實現自動化控制、嚴密切斷或調節流量的理想選擇。
