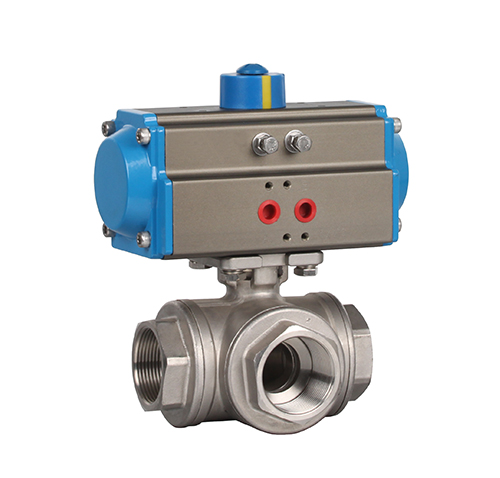

一、三通螺紋氣動球閥概述:
三通螺紋氣動球閥是由雙（單）作用氣動活塞式執行器和三通球閥組成。其閥體分為L型和T型。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力等工業部門。
產品名稱 | 三通螺紋氣動球閥 |
產品型號 | Q614/5F |
產品口徑 | 15-100MM |
產品壓力 | 1.0Mpa-4.0 Mpa |
閥體材質 | 鑄鋼，不銹鋼304，316，316L |
閥板材質 | 鑄鋼，不銹鋼304，316，316L |
驅動方式 | 手動、氣動、電動 |
二、三通螺紋氣動球閥的主要特點:
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
三、氣動執行器的主要參數:
氣動執行器 | ZMA系列,ZMG系列單雙作用氣動執行器 |
供氣壓力 | 0.4-0.8MPA |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
作用形式 | 單作用氣動執行器,雙作用氣動執行器 |
可配附件 | 電磁閥,限位開關,二聯件,手輪機構等 |
四、氣動執行器的主要零部件材料:
名稱 | ZMA氣動執行器 |
缸體 | 鋁合金型材質硬質陽極氧化 |
端蓋 | 壓鑄鋁合金環氧樹脂噴涂 |
活塞 | 壓鑄鋁 |
軸 | 鋼鍍鎳磷合金 |
O型圈 | NBR |
螺栓 | 304不銹鋼 |
五、三通螺紋氣動球閥的閥體主要零部件材料:
零件名稱 | 主要材料 |
閥體 | 鑄鋼,不銹鋼304，316，316L |
球芯 | OCr18Ni9，OCr17Ni12Mo2 |
閥座 | 聚四氟乙烯 |
閥桿 | OCr18Ni9，OCr17Ni12Mo2 |
填料 | 聚四氟乙烯, 柔性石墨 |
六、螺紋三通氣動球閥的介質流向原理：
三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
上海高成閥門制造有限公司是一家集科研、設計、制造、銷售、服務于一體的氣動球閥廠家，在工業自動化閥門領域積累了豐富生產和銷售經驗。如有任何疑問,請致電我們021-66400088,我們定會盡心盡力為您提供優質的服務。
