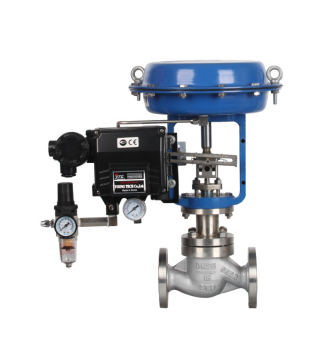

ZJHM型氣動套筒調節閥

所屬分類：氣動調節閥
點擊次數：
發布日期：2019/07/23
規格：
類型：
在線詢價

詳細介紹

一、 ZJHM型氣動套筒調節閥概述：

ZJHM氣動套筒調節閥,是由多彈簧氣動薄膜執行機構和直通低流阻平衡型套筒閥組成.具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性精確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC標準的新一代通用調節閥產品。

二、ZJHM型氣動套筒調節閥結構特點：

1、氣動套筒調節閥是自動化控制系統中儀表的執行單元,采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的0-10mA ?DC或4-20mA ?DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,可實現分程控制(段幅信號),從而改變閥門開度位移,達到對流體介質的工藝參數精確調節控制

2、氣動套筒調節閥按作用模式可分；正作用:氣閉式-常開型(當信號壓力增大時閥位向下位移),《B型》

反作用:氣開式-常閉型(當信號壓力增大時閥位向上位移),《K型》

3、氣動套筒調節閥采用了平衡型閥芯,不平衡力小,操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合.

4、直通低流阻套筒閥閥芯采用了壓力平衡式閥芯,(雙密封面或單密封面)結構,閥芯為圓柱型,經過精密加工開出一定特性的窗孔,由套筒的內圓導向和頂導向,因而閥桿上不平衡力很小,操作穩定,性能好,是一種力平衡型的調節閥.適用于閥前后兩端壓差較高的場合,由于閥芯有套筒的側面導向,受渦流沖擊所產生的振動被減弱,故具有噪音低,空化閃蒸作用小,使用壽命長等優點.但閥座泄漏率較單座閥稍大.

5、通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值:等百分比(對數)性,直線性.

本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.

有標準型,調節切斷型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型和低溫型.

三、執行機構的主要技術參數：

型號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面積cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
彈簧范圍KPa	20～100(標準):40～200;80～240; 20～60; 60～100
操作方式	普通型,帶手動手輪操作型(側裝式,頂裝式)

四、ZJHM型氣動套筒調節閥性能指標：

項目		指標值	項目				指標值
基本誤差%	不帶定位器	±5.0	始終點偏差 %	氣關	不帶定位器	始點	±5.0
	帶定位器	±1.0				終點	±2.5
回差%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤1.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
死區%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤0.4	允許泄漏量L/h				1×10^-3×閥額定容量
額定行程偏差%		±2.5

注:本產品執行GB/T4213-92國家標準.

五、 ZJHM型氣動套筒調節閥的主要零件材料：

材料代號		C(WCB)	P(304)	R(316)
主要零件	閥體,閥蓋	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(304)
	閥芯,閥座	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯,柔性石墨,不銹鋼波紋管
	墊片	增強聚四氟乙烯 ,不銹鋼墊片,金屬石墨纏繞墊片
	上下膜蓋	A3鋼板沖壓
	波紡膜片	丁晴橡膠夾增強滌淪織物
	彈簧	60Si2Mn
	推桿,襯套	2Cr13
	軸套	聚氨酯(用于反作用)
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30～+250 F4:≤200℃	-40～+250 F4:≤200℃	-40～+250℃ F4:≤200℃
	高溫型	-30～+450℃	-40～+550℃	-40～+550℃
	低溫型		-40～-60℃, -60～-100℃

六、 ZJHM型氣動套筒調節閥的主要技術參數：

公稱通徑mm		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑mm		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L(mm)		10	16		25		40			60			100
執行器型號		ZHA/B-22	ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45			ZHA/B-56
薄膜有效面積Ae(cm²)		350	350		350		560			900			1600
氣源壓力Ps(MPa)		0.14～0.4
信號范圍Pr(KPa)		20～100,40～200,80～240 段幅:20～60,60～100
電信號		4～20mA DC或0～10mA DC
作用模式		氣開式(K)型,氣關式(B)型
流量特性		直線,等百分比,快開性
允許泄漏量(L/h)		硬密封:1×10^-3×閥額定容量
固有可調比R		50:1
氣源接頭		M16×1.5
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4

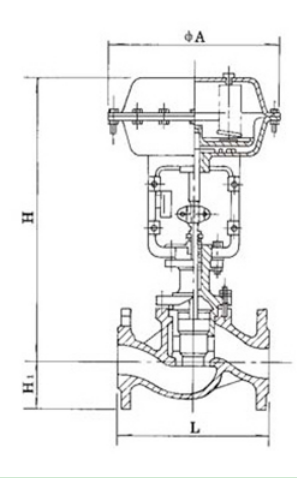

七、 ZJHM型氣動套筒調節閥的主要外形尺寸圖：


公稱通徑			20	25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		181	184	205	222	254	276	298	352	410	451	600	670	735
	PN4.0MPa		194	200	210	235	267	292	317	368	425	473	615	685	750
	PN6.4MPa		205	210	220	251	286	311	337	394	440	508	650	700	765
H1(mm)	PN1.6MPa		53	58	68	73	80	90	98	108	123	140	168	203	230
H1(mm)	PN4.0MPa		53	58	68	73	80	90	98	115	135	150	188	223	255
H1(mm)	PN6.4MPa		63	68	75	83	88	100	105	125	148	170	203	235	265
H(mm)≈	常溫型		398	410	454	457	460	610	622	640	846	870	890	1203	1234
H(mm)≈	高溫型		548	560	604	520	627	790	807	850	1096	1130	1150	1523	1554
低溫型	-100℃	H2	500			600					700
低溫型	-100℃	H≈	926	935	974	1082	1090	1240	1252	1275	1596	1620	1640
ΦA(chǔ)(mm)			285					360			470			620
