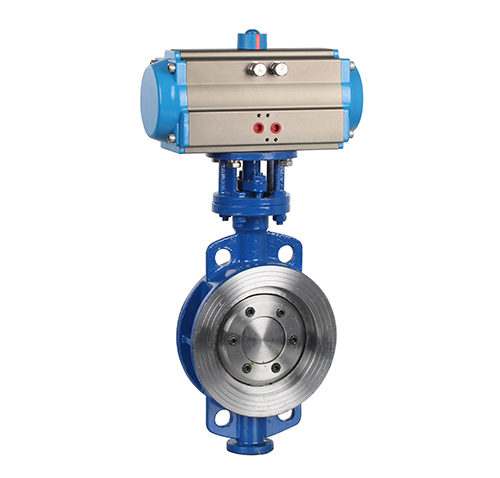

一、硬密封氣動對夾式蝶閥概述:
對夾式硬密封氣動蝶閥廣泛用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用。
| 產品名稱 | 硬密封氣動對夾式蝶閥 |
| 產品型號 | D673H |
| 產品口徑 | 50-1200MM |
| 產品壓力 | 1.0Mpa-2.5 Mpa |
| 閥體材質 | 鑄鋼，不銹鋼304，316，316L |
| 閥板材質 | 鑄鋼，不銹鋼304，316，316L |
| 驅動方式 | 蝸輪、手動、氣動、電動 |
二、硬密封氣動對夾式蝶閥的主要特點:
1、設計采用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠；
2、密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點；
3、軸向定位裝置，解決軸向密封面磨損泄漏的難題，傳動裝置可任意方向安裝；
4、過流面積大，流阻系數小，流通能力強；
5、抗老化、抗輻射、經久耐用；
6、密封可調節，10萬次壽命無泄漏。
三、硬密封氣動對夾式蝶閥的執行標準:
| 制造標準 | GB/T 122387-89 |
| 法蘭標準 | GB9113-2000、GB17241.6-1998 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |
四、氣動執行器的主要參數:
| 氣動執行器型號 | ZM-AT系列,ZM-GT系列單雙作用氣動執行器 |
| 供氣壓力 | 0.5-0.7MPA |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 作用形式 | 單作用氣動執行器,雙作用氣動執行器 |
| 可配附件 | 電磁閥,限位開關,二聯件,手輪機構等 |
五、硬密封氣動對夾式蝶閥的主要零部件材料:
| 零件名稱 | 主要材料 |
| 閥體 | 鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶閥 | 鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 柔性石墨 |

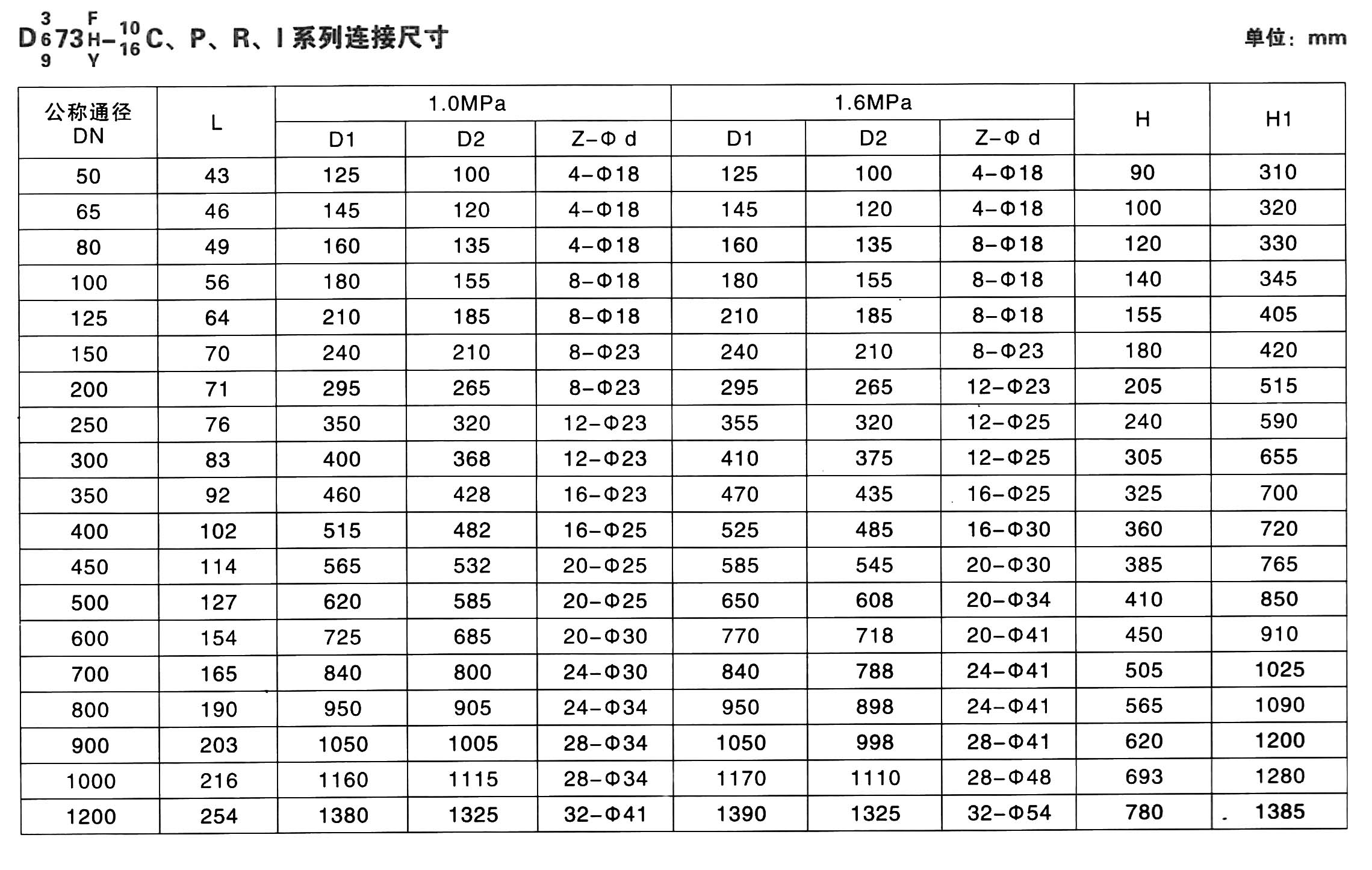

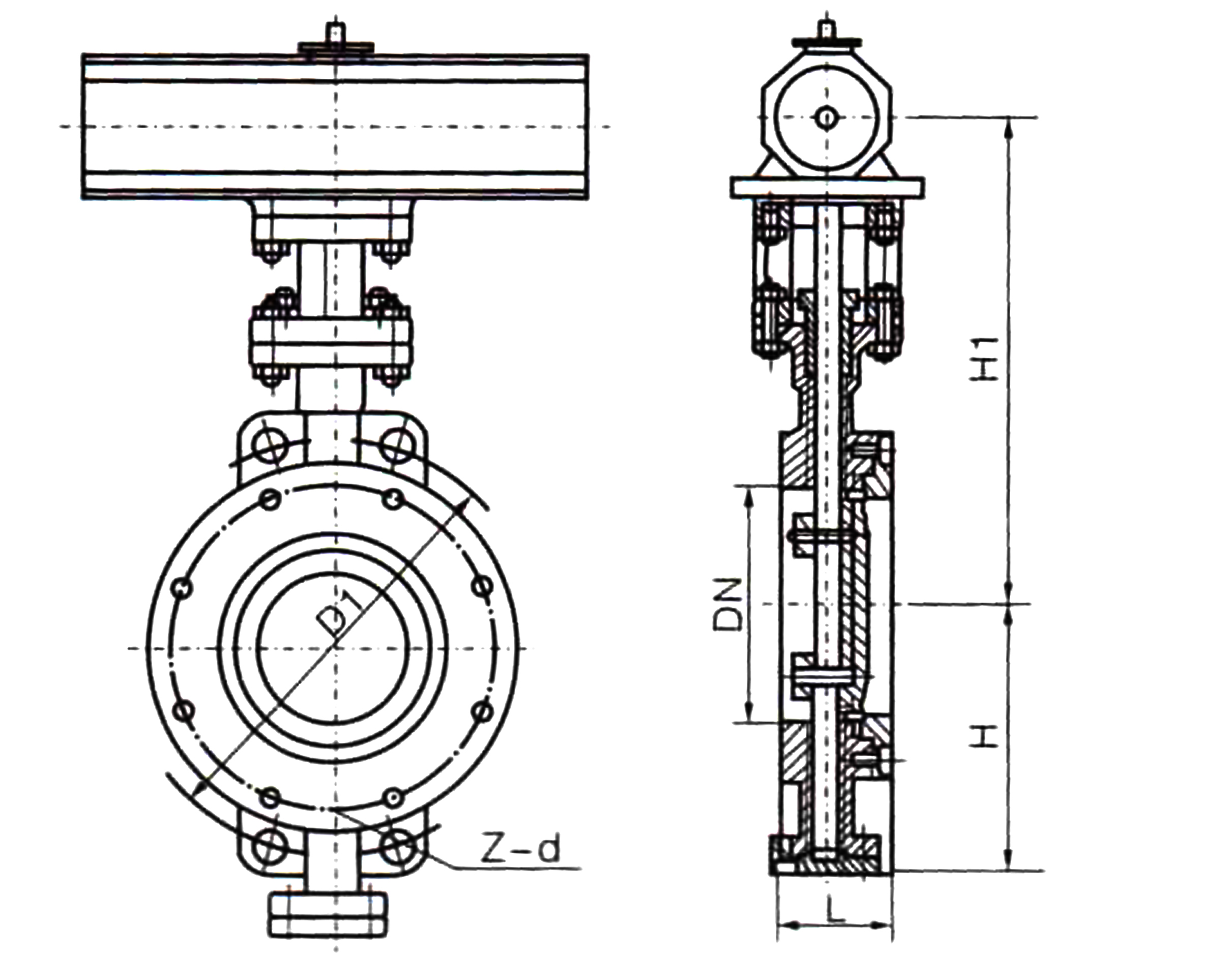

六、硬密封對夾式氣動蝶閥的主要外形尺寸圖:
報價須知:
1.閥體參數:口徑,工作壓力,閥體材質,使用介質,連接形式等參數
2.執行器:執行器形式,控制方式,控制信號(4-20MA),作用方式(氣-開式,氣-關式)
3.可選附件:電磁閥,限位開關,二聯件
