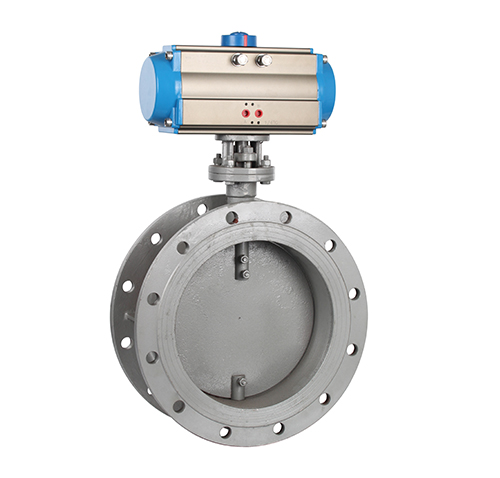

一、通風法蘭氣動蝶閥概述:
通風法蘭氣動蝶閥是一種非密閉性氣動蝶閥，通風氣動蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。氣動通風蝶閥內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。氣動通風蝶閥是一種非密閉型蝶閥，氣動通風蝶閥廣泛適用于建材、冶金、礦山、電力等管道上，用以連通、啟閉或調節介質量。
| 產品名稱 | 通風法蘭氣動蝶閥 |
| 產品型號 | TD641W |
| 產品口徑 | 50-1200MM |
| 產品壓力 | 0.25Mpa以下 |
| 閥體材質 | 鑄鋼，不銹鋼304，316，316L |
| 閥板材質 | 鑄鋼，不銹鋼304，316，316L |
| 驅動方式 | 蝸輪、手動、氣動、電動 |
二、通風法蘭氣動蝶閥的主要特點:
1.設計新穎、合理，重量輕，啟閉迅速。
2.力矩小，操作方便，省力靈巧。
3.采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
三、通風法蘭氣動蝶閥的執行標準:
| 制造標準 | GB/T 122387-89 |
| 法蘭標準 | GB9113-2000、GB17241.6-1998 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |
四、氣動執行器的主要參數:
| 氣動執行器型號 | ZM-AT系列,ZM-GT系列單雙作用氣動執行器 |
| 供氣壓力 | 0.5-0.7MPA |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 作用形式 | 單作用氣動執行器,雙作用氣動執行器 |
| 可配附件 | 電磁閥,限位開關,二聯件,手輪機構等 |
五、通風法蘭氣動蝶閥的主要零部件材料:
| 零件名稱 | 主要材料 |
| 閥體 | 鑄鋼、不銹鋼 |
| 蝶閥 | 鑄鋼、不銹鋼 |
| 密封圈 | 鑄鋼、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | 氟塑料、柔性石墨 |
六、報價須知:
1.閥體參數:口徑,工作壓力,閥體材質,使用介質,連接形式等參數
2.執行器:執行器形式,控制方式,控制信號(4-20MA),作用方式(氣-開式,氣-關式)
3.可選附件:電磁閥,限位開關,二聯件
