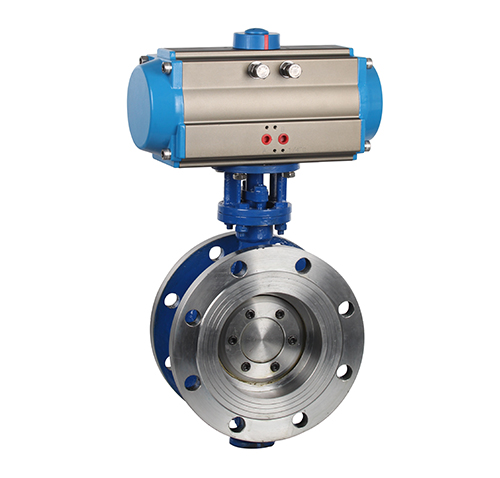

一D643H硬密封氣動法蘭式蝶閥概述:
法蘭硬密封氣動蝶閥采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
產品名稱 | 硬密封氣動法蘭式蝶閥 |
產品型號 | D643H |
產品口徑 | 50-1200MM |
產品壓力 | 1.0Mpa-4.0 Mpa |
閥體材質 | 鑄鋼，不銹鋼304，316，316L |
閥板材質 | 鑄鋼，不銹鋼304，316，316L |
驅動方式 | 蝸輪、手動、氣動、電動 |
二、硬密封氣動法蘭式蝶閥的主要特點:
1、設計采用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠；
2、密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點；
3、軸向定位裝置，解決軸向密封面磨損泄漏的難題，傳動裝置可任意方向安裝；
4、過流面積大，流阻系數小，流通能力強；
5、抗老化、抗輻射、經久耐用；
6、密封可調節，10萬次壽命無泄漏。
三、硬密封氣動法蘭式蝶閥的執行標準:
制造標準 | GB/T 122387-89 |
法蘭標準 | GB9113-2000、GB17241.6-1998 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T 13927-92 |
四、氣動執行器的主要參數:
氣動執行器型號 | ZM-AT系列,ZM-GT系列單雙作用氣動執行器 |
供氣壓力 | 0.5-0.7MPA |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
作用形式 | 單作用氣動執行器,雙作用氣動執行器 |
可配附件 | 電磁閥,限位開關,二聯件,手輪機構等 |
五、硬密封氣動對夾式蝶閥的主要零部件材料:
零件名稱 | 主要材料 |
閥體 | 鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶閥 | 鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 柔性石墨 |

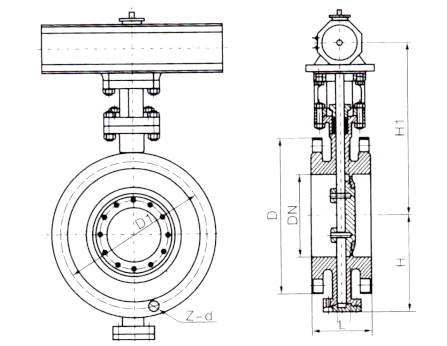

六、硬密封法蘭式氣動蝶閥的主要外形尺寸圖:
報價須知:1.閥體參數:口徑,工作壓力,閥體材質,使用介質,連接形式等參數
2.執行器:執行器形式,控制方式,控制信號(4-20MA),作用方式(氣-開式,氣-關式)
3.可選附件:電磁閥,限位開關,二聯件
