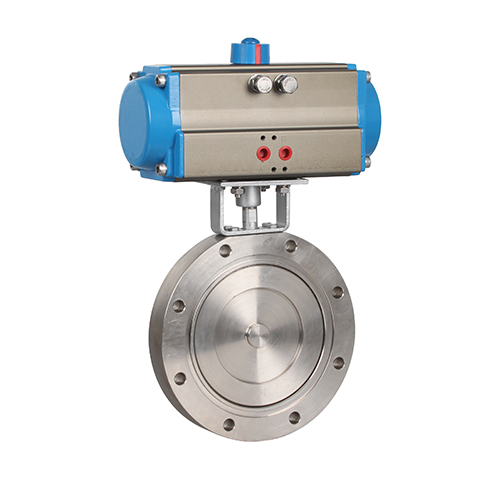

一、GIQ高真空氣動蝶閥概述:
GIQ系列氣動真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。氣動真空蝶閥是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。氣動真空蝶閥可選配反饋信號裝置及電氣閥門定位器。氣動真空蝶閥適用的工作介質為空氣及非腐蝕性氣體。
| 產品名稱 | 高真空氣動蝶閥 |
| 產品型號 | GIQ |
| 產品口徑 | 50-1200MM |
| 產品壓力 | 0.25Mpa以下 |
| 閥體材質 | 鑄鋼，不銹鋼304，316，316L |
| 閥板材質 | 鑄鋼，不銹鋼304，316，316L |
| 驅動方式 | 蝸輪、手動、氣動、電動 |
二、真空氣動蝶閥的主要特點:
1. 閥門能承受正壓力
2. 閥桿不上下竄動；
3. 氣動真空蝶閥氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。
三、高真空氣動蝶閥的執行標準:
| 制造標準 | GB/T 122387-89 |
| 法蘭標準 | GB9113-2000、GB17241.6-1998 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |
四、氣動執行器的主要參數:
| 氣動執行器型號 | ZM-AT系列,ZM-GT系列單雙作用氣動執行器 |
| 供氣壓力 | 0.5-0.7MPA |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 作用形式 | 單作用氣動執行器,雙作用氣動執行器 |
| 可配附件 | 電磁閥,限位開關,二聯件,手輪機構等 |
五、真空氣動蝶閥的主要零部件材料:
| 零件名稱 | 主要材料 |
| 閥體 | 鑄鋼,不銹鋼 |
| 蝶閥 | 鑄鋼,不銹鋼 |
| 密封圈 | 丁腈橡膠、氟橡膠 |
| 閥桿 | 鑄鋼、不銹鋼 |
| 填料 | 氟塑料 |
六、報價須知:
1.閥體參數:口徑,工作壓力,閥體材質,使用介質,連接形式等參數
2.執行器:執行器形式,控制方式,控制信號(4-20MA),作用方式(氣-開式,氣-關式)
3.可選附件:電磁閥,限位開關,二聯件
